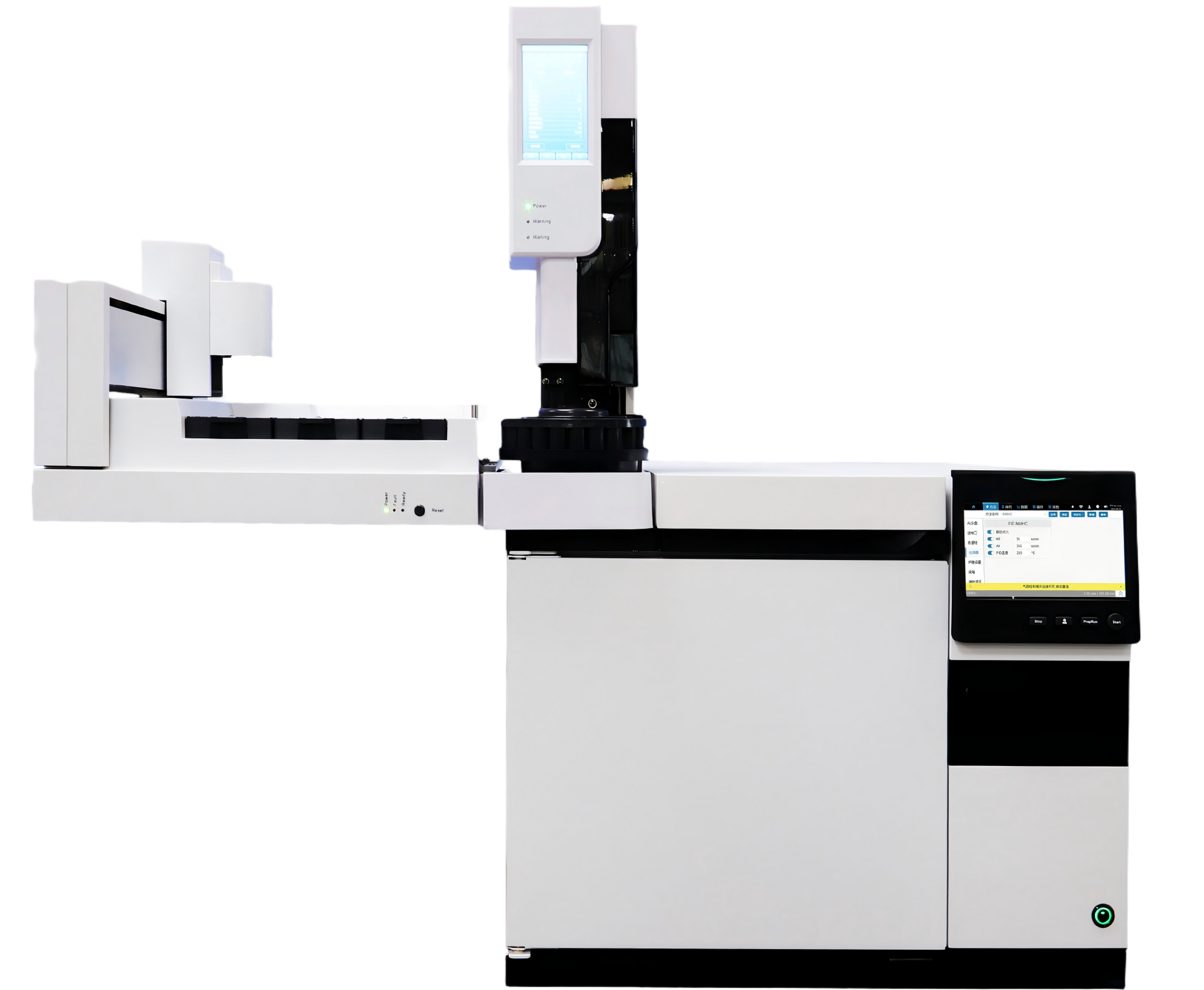

نظام كروماتوجرافيا الغاز GC60
نظام كروماتوجرافيا الغاز GC60
تعذّر تحميل توفر الاستلام
سلسلة GC60
كروماتوجرافيا الغاز الذكية للمختبر المتصل
لماذا هذا النظام؟
تحبس أجهزة الكروماتوجرافيا الغازية التقليدية المستخدم في تكوين محدد. وعندما تتغير الطرق أو تتنوع أنواع العينات، تضطر إلى شراء جهاز آخر. يزيل GC60 هذه المشكلة بفضل مرونته الحقيقية – قم بتبديل الكاشفات في أقل من دقيقة، وأعد تكوين الصمامات لتطبيقات جديدة، واعمل بشكل مستقل للنشر الميداني. منصة واحدة تحل محل أجهزة متعددة مخصصة.
أقصى قدر من المرونة
5 كاشفات، 8 صمامات، 3 دوائر مستقلة
صفر وقت توقف
يمكن تبديل أي كاشف في أقل من دقيقة، وحدة واحدة، كابل واحد
جاهز للعمل الميداني
تشغيل مستقل، تخزين داخلي، اتصال إنترنت الأشياء
أي تكوين يحل مشكلتك؟
اختر بنية النظام بناءً على التحدي التحليلي الخاص بك. يتكيف GC60 من مراقبة الجودة الروتينية إلى الأبحاث متعددة الأبعاد.
| إذا كان التحدي الخاص بك هو... | اختر هذا التكوين | القدرات الرئيسية |
|---|---|---|
| مراقبة الجودة الروتينية لأنواع عينات متعددة مراقبة جودة البيئة، البتروكيماويات، الأدوية |
متعدد الكاشفات القياسي | 2-3 كاشفات (FID, TCD, ECD) مع فاصل أو تبديل تسلسلي. تشغيل طرق مختلفة بدون تغييرات في الأجهزة. الصمامات: صندوق بـ 4 صمامات لتبديل العمود الأساسي. الأفضل لـ: المختبرات التي تحلل أنواع عينات متنوعة ذات أولويات متناوبة. |
| المصفوفات المعقدة ذات التداخلات المتجانسة تحليل الشوائب في النفط الخام، المستخلصات البيئية، ملوثات الطعام |
مبدل Deans MDGC | تقنية القطع المركزي تحول الكسور الخارجة المحددة من العمود 1 إلى العمود 2 (اختيارية مختلفة). تحل المركبات النزرة المخفية تحت قمم المصفوفة. الصمامات: تكوين 6 صمامات مع وحدة مبدل Deans. الأفضل لـ: الطرق التنظيمية التي تتطلب تحديدًا دقيقًا في العينات المعقدة. |
| أقصى دقة لتحديد المجهول الخصائص الشاملة، التمثيل الغذائي، الطب الشرعي، الأبحاث |
كروماتوجرافيا ثنائية الأبعاد شاملة GC×GC | فصل كامل متعدد الأبعاد. يتم فصل العينة بأكملها على عمودين باختيارية متعامدة. تولد كروماتوجرامات ثنائية الأبعاد منظمة تظهر تجمعات الفئات الكيميائية. الصمامات: صندوق بـ 8 صمامات مع مُعدِّل حراري أو تدفقي. الأفضل لـ: تحديد المجهول، البصمات، والعينات التي تحتوي على أكثر من 1000 مكون. |
اختيار الكاشف: مطابقة الحساسية للتطبيق
مع 5 مواضع للكاشف، قم بتكوينه لتحسين طريقة واحدة أو لتوصيف شامل. امزج الكاشفات العالمية والانتقائية لتغطية كاملة. قم بالتبديل في أقل من دقيقة بدون أدوات.
| الكاشف | ما يكتشفه | الأداء | أفضل التطبيقات |
|---|---|---|---|
| FID | مركبات عضوية (روابط C-H). الهيدروكربونات، المذيبات، المركبات العطرية، المواد الفعالة الدوائية. لا يكتشف: الغازات الدائمة، الماء، المواد غير العضوية. | حد الكشف <1.4 بيكوغرام كربون/ثانية نطاق خطي >10⁷ معدل بيانات 1000 هرتز |
مراقبة البيئة، تحليل البتروكيماويات، مراقبة جودة الأدوية، سلامة الأغذية، علم السموم الجنائي |
| TCD | عام. أي مركب له توصيل حراري مختلف عن الناقل. غازات عضوية وغير عضوية، غازات دائمة (H₂، O₂، N₂، CO، CO₂)، ماء. | الكشف 800 بيكوغرام/مل نطاق خطي >10⁵ توازن <5 دقائق |
نقاء الغاز الصناعي، تحليل الوقود (H₂، CO، CO₂)، مراقبة العمليات، تحليل الغاز الدائم، محتوى الماء |
| ECD | انتقائي. مركبات ذات مجموعات سالبة كهربائيًا (هالوجينات، مجموعات النيترو). مبيدات الآفات، مبيدات الأعشاب، مركبات ثنائي الفينيل متعدد الكلور، المخدرات. | حد الكشف <10 فيمتوجرام/مل نطاق خطي >5×10⁴ تصميم خلية ميكروية |
مراقبة البيئة (مبيدات الآفات)، مخلفات الأدوية، علم السموم الجنائي، مركبات التقاط الإلكترونات |
| FPD | انتقائي. مركبات الكبريت والفوسفور. مبيدات الآفات الفوسفورية العضوية، مركبات الكبريت في الوقود، مركبات النكهة. | <110 فيمتوغرام P/ثانية <5.7 بيكوغرام S/ثانية 10⁶ انتقائية على الكربون |
تحليل مبيدات الآفات، البتروكيماويات (تحديد أنواع الكبريت)، تحليل الأغذية/النكهات، مركبات الفوسفور |
| MS (اختياري) | عام + تحديد. جميع المركبات المتطايرة مع إمكانية تحديد طيف الكتلة. | أطياف قابلة للبحث في المكتبات تأكيد الهيكل تحديد المجهول |
تحديد المجهول، اختبار التأكيد، التحليل الجنائي، الأبحاث، الطرق التنظيمية التي تتطلب تحديدًا دقيقًا |
متى تحتاج إلى كروماتوجرافيا الغاز متعددة الأبعاد؟
كروماتوجرافيا الغاز أحادية الأبعاد القياسية
فصل عمود واحد. مناسبة لـ:
- مخاليط بسيطة (أقل من 50 مكونًا)
- مصفوفات نظيفة بدون تداخلات
- تحليل مستهدف بأوقات احتجاز معروفة
- مراقبة الجودة الروتينية بالطرق المعتمدة
القيود: التداخل في العينات المعقدة يسبب إيجابيات خاطئة أو قمم مفقودة.
مبدل Deans MDGC
القطع المركزي: تحويل كسور محددة إلى العمود الثاني. ضروري لـ:
- تحليل الشوائب في المصفوفات المعقدة (النفط الخام، المستخلصات البيئية)
- فصل المركبات المستهدفة عن التداخلات المتجانسة
- الطرق التنظيمية التي تتطلب تحديدًا دقيقًا
- الفصل الكيرالي بعد التجزيء الأولي
الميزة: يعزل ويفصل مناطق محددة من الكروماتوجرام ذات الفصل الضعيف.
كروماتوجرافيا GC×GC ثنائية الأبعاد الشاملة
كيف تعمل
يتم فصل العينة بأكملها على عمودين باختيارية متعامدة (مثل: غير قطبي × قطبي). يقوم مُعدِّل بتحويل كسور صغيرة باستمرار من العمود 1 إلى العمود 2 طوال التشغيل. يولد رسمًا بيانيًا كفافيًا ثنائي الأبعاد مع تجمعات منظمة حسب الفئة الكيميائية.
متى تكون مطلوبة
- عينات تحتوي على أكثر من 1000 مكون (البترول، التمثيل الغذائي)
- تحديد المجهول بدون معايير
- بصمة لتحديد هوية العينة
- فصل المتشابهات والمتماثلات المستحيل في أحادي البعد
مثال على التطبيق: يكشف تحليل النفط الخام عن أكثر من 30,000 قمة مفصولة في تشغيل واحد. يظهر الرسم البياني ثنائي الأبعاد الألكانات في منطقة واحدة، والمركبات العطرية في منطقة أخرى، ومركبات الكبريت في ثالثة - مما يتيح التحليل الكمي حسب الفئة الكيميائية بدون معايير معايرة فردية.
تكوينات النظام الموصى بها
التكوين أ: مختبر مراقبة الجودة البيئية والبتروكيماوية
الكاشفات: FID + TCD + ECD (3 مواضع)
الصمامات: صندوق بـ 6 صمامات مع مبدل Deans
المداخل: تقسيم/غير تقسيم + HPLIS (سائل عالي الضغط)
القدرات: تحليل المركبات العضوية المتطايرة/شديدة التطاير الروتيني باستخدام FID، الغازات الدائمة باستخدام TCD، مبيدات الآفات المهلجنة باستخدام ECD. يسمح مبدل Deans بالقطع المركزي لتحليل الشوائب في مستخلصات التربة/الماء المعقدة. يسمح HPLIS بالحقن المباشر للنفط الخام C1-C40+.
التكوين ب: تحليل العمليات الصناعية والغازات
الكاشفات: 2× TCD + FID
الصمامات: صندوق بـ 8 صمامات مع صمامات أخذ عينات الغاز
التكوين: قنوات TCD متوازية لمراقبة العمليات المستمرة
القدرات: مراقبة العمليات على مدار الساعة طوال أيام الأسبوع باستخدام قنوات TCD زائدة. قناة واحدة للفحص السريع، والثانية للتأكيد عالي الدقة. FID للتلوث العضوي النزر في تيارات الغاز. 8 صمامات تتيح التبديل التلقائي للتيار وتحضير العينات.
التكوين ج: البحث والتوصيف المتقدم
الكاشفات: FID + MS (أو 2× FID لـ GC×GC)
الصمامات: صندوق بـ 8 صمامات مع مبدل Deans ومُعدِّل
الوضع: كروماتوجرافيا GC×GC ثنائية الأبعاد الشاملة أو MDGC بالقطع المركزي
القدرات: أقصى قوة فصل لتحديد المجهول. توفر GC×GC كروماتوجرامات ثنائية الأبعاد منظمة تظهر تجمعات الفئات الكيميائية. يتيح كشف MS تحديد المكتبة للقمم المفصولة. يسمح مبدل Deans بعزل مناطق محددة لتعزيز الحساسية.
التقنيات الرئيسية وتأثير الأعمال
HPLIS: حاقن السائل عالي الضغط
التقنية
حاقن مباشر للعينات السائلة عالية الضغط المستمرة. نطاق C1-C40+ مع تبخير سريع وإدخال غير تمييزي. يلغي أخذ العينات اليدوي بالمحقنة للسوائل المتطايرة.
لماذا يهم
تطبيقات البتروكيماويات: تحليل النفط الخام المباشر دون تحضير العينة. مراقبة العمليات: أخذ عينات مستمرة من غاز البترول المسال/سوائل الغاز الطبيعي. قابلية التكاثر: يزيل تباين المشغل من الحقن اليدوي.
تأثير عائد الاستثمار: يلغي تحضير العينة لمدة 15-30 دقيقة لكل عينة نفط خام. في مختبر يعالج 50 عينة/يوم، هذا يعادل 12-25 ساعة من وقت الفني يوميًا.
منصة UniLite للإنترنت الأشياء
التقنية
التحكم المستند إلى الويب من أي متصفح — لا يتطلب برامج احتكارية. حالة الأداة في الوقت الفعلي، تحرير الطرق، مراقبة التسلسل. شبكة VPN مشفرة للتشخيص عن بعد. تحديثات البرامج الثابتة التلقائية.
لماذا يهم
الكفاءة التشغيلية: ابدأ التشغيل من المكتب، وراقب من المنزل، واستقبل تنبيهات الأعطال عبر الرسائل النصية القصيرة. تقليل الخدمة: يتم حل 70% من المشكلات عن بعد دون زيارة الموقع. الامتثال: سجلات التدقيق المضمنة والتوقيعات الإلكترونية لـ 21 CFR الجزء 11.
تقليل وقت التوقف عن العمل: تتيح التشخيصات عن بُعد لفنيي الخدمة استكشاف الأخطاء وإصلاحها قبل الوصول. تم تقليل متوسط وقت الإصلاح من يومين إلى 4 ساعات.
هندسة الكاشف المعيارية
التقنية
يمكن تبديل أي كاشف في أقل من دقيقة. وحدة واحدة، كابل واحد، لا أدوات. تصميم متكامل للغاية مع معالجة بيانات مستقلة. تكوين الأجهزة المرئية في البرنامج.
لماذا يهم
مرونة الطريقة: التبديل من FID لمراقبة الجودة الروتينية إلى ECD لفحص المبيدات الحشرية إلى MS لتحديد المجهول - في نفس اليوم، بنفس الجهاز. التدريب: يمكن للمستخدمين المبتدئين تبديل الكواشف دون الحاجة إلى مكالمات خدمة.
كفاءة رأس المال: يستبدل جهاز GC60 واحد مزود بـ 5 وحدات كاشف 3-4 أجهزة مخصصة أحادية الكاشف. عائد الاستثمار عادة ما يكون 18 شهرًا للمختبرات متعددة الطرق.
طلب تحليل التكوين
تتطلب التحديات التحليلية المعقدة بنية نظام استراتيجية. سيقوم مهندسو التطبيقات لدينا بتحليل أنواع العينات وتعقيد المصفوفة ومتطلبات الإنتاجية لتصميم تكوين أمثل.
تتوفر طرق العرض التوضيحي لتطبيقاتك المحددة.
