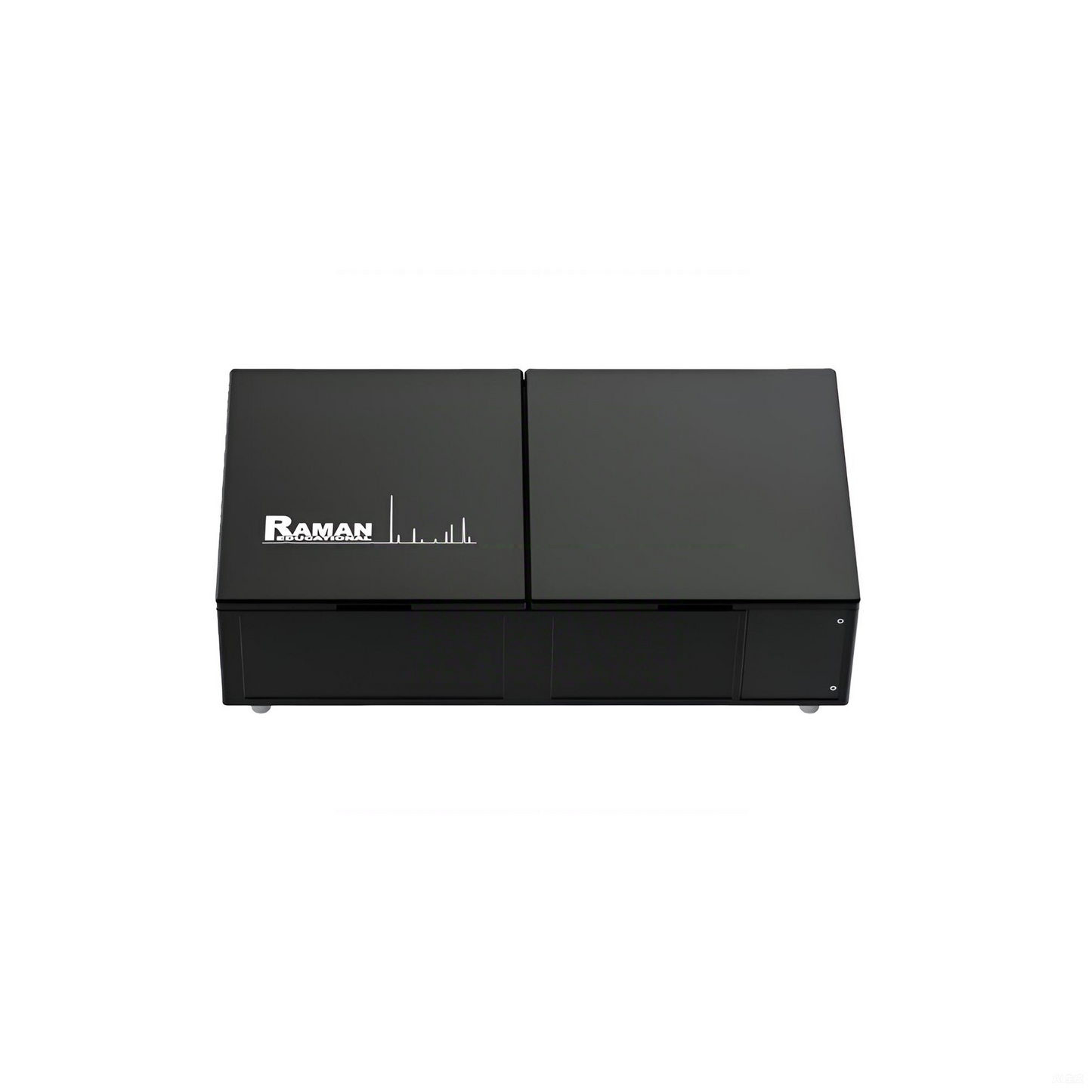

مطياف رامان تعليمي متعدد الوظائف
مطياف رامان تعليمي متعدد الوظائف
سلسلة EduRaman
منصة المطيافية التعليمية: شاهد ما هو غير مرئي
لماذا EduRaman؟
تخفي أجهزة المطيافية التقليدية المسار البصري داخل صندوق أسود – يحفظ الطلاب النظرية دون رؤية كيف يتصرف الضوء بالفعل. تتميز سلسلة EduRaman بـ تصميم مسار بصري مفتوح يكشف عن شعاع الليزر، والمحزوزات، والكاشف. يرى الطلاب بالضبط كيف تعمل ظواهر تشتت رامان، والفلورة، والامتصاص، محولين المعادلات المجردة إلى فيزياء مرئية.
بصريات مرئية
تصميم المسار المفتوح يظهر مسار الشعاع وتفاعل المكونات
متعدد الأنماط
رامان، فلورة، امتصاص، انعكاس في منصة واحدة
السلامة أولاً
مناطق ليزر وكشف منفصلة؛ كاشف مغلق
أي نموذج يناسب منهجك الدراسي؟
اختر EduRaman لتدريس مطيافية رامان الأساسية. اختر EduRaman Pro لدورات التقنيات المتعددة المتقدمة والإعداد للأبحاث.
| إذا كانت حاجتك هي... | اختر | القدرات الرئيسية |
|---|---|---|
| مطيافية رامان التمهيدية الكيمياء الفيزيائية الأساسية، نظرية الاهتزاز الجزيئي |
EduRaman | ليزر 532 نانومتر أو 785 نانومتر، نطاق 150-3900 سم⁻¹، دقة 10 سم⁻¹. يغطي جميع تجارب رامان الأساسية: تحديد الذروة، الشدة مقابل التركيز، خطوط ستوكس/أنتي-ستوكس. كاشف مبرد (نسبة الإشارة إلى الضوضاء >2000:1) يضمن بيانات طلابية واضحة. |
| منهج مطيافي متقدم مقارنة متعددة التقنيات، التحليل الآلي، طرق البحث |
EduRaman Pro | يضيف مطيافية الفلورة، الامتصاص المرئي، ومحزوز قابل للتعديل (1200 + 150 خط/مم). يقارن الطلاب رامان مقابل الفلورة مقابل الامتصاص على نفس العينة. دقة 6 سم⁻¹ + دقة فلورة 2 نانومتر للتحليل الكمي. |
| إعداد البحث والتدريب الجامعي طرق الأجهزة، البحث التحليلي، تطوير الأساليب |
EduRaman Pro | يعلم المحزوز القابل للتعديل فيزياء التشتت. نظام محزوز مزدوج (1200 خط/مم لرامان، 150 خط/مم للفلورة) يحاكي الأجهزة ذات الدرجة البحثية. يتعلم الطلاب اختيار الطريقة الواقعية: أي تقنية لأي مادة تحليلية؟ |
مقارنة المواصفات الفنية
| المواصفات | EduRaman Pro | EduRaman |
|---|---|---|
| مطيافية رامان | نعم | نعم |
| تصوير المجهر | نعم | نعم |
| الامتصاص المرئي | نعم | لا |
| مطيافية الفلورة | نعم | لا |
| محزوز قابل للتعديل | نعم (1200 + 150 خط/مم) | لا (1200 خط/مم ثابت) |
| دقة رامان | 6 سم⁻¹ | 10 سم⁻¹ |
| دقة الفلورة | 2 نانومتر | — |
| النطاق الطيفي | 150-2400 سم⁻¹، 2400-4000 سم⁻¹، 450-950 نانومتر | 150-3900 سم⁻¹ |
| خيارات الليزر | 532 نانومتر أو 785 نانومتر | 532 نانومتر أو 785 نانومتر |
| الكاشف | مبرد حتى -15 درجة مئوية، نسبة الإشارة إلى الضوضاء >2000:1 | مبرد حتى -15 درجة مئوية، نسبة الإشارة إلى الضوضاء >2000:1 |
تجارب تعليمية متوافقة مع المناهج الدراسية
المستوى 1: التحقق من المبدأ (لكلا النموذجين)
التجربة
يراقب الطلاب تشتت رامان من رابع كلوريد الكربون (CCl₄)، وثلاثي كلوريد الميثان (CHCl₃)، والماء. يقارنون خطوط ستوكس مقابل خطوط أنتي-ستوكس. يقيسون كيف تؤثر قوة الليزر على شدة الإشارة.
نتائج التعلم
تأكيد بصري لنظرية الاهتزاز الجزيئي. فهم قواعد الانتقاء، والاستقطابية، وتوزيع بولتزمان من نسب شدة ستوكس/أنتي-ستوكس.
ميزة المسار المفتوح: يرى الطلاب مسار شعاع الليزر، وتشتت المحزوز، وموضع الكاشف. تتحول "الحالات الافتراضية" المجردة إلى ظواهر بصرية مرئية.
المستوى 2: تطبيقات أساسية (لكلا النموذجين)
التجربة
تحديد نوعي: التمييز بين الماس والمويسانايت والزركونيا المكعبة. تحليل كمي: إنشاء منحنى معايرة للإيثانول في الماء.
نتائج التعلم
بصمة جزيئية للتحديد. التحقق من قانون بير-لامبرت للتقدير الكمي. فهم حدود الكشف والنطاق الديناميكي الخطي.
الارتباط بالعالم الحقيقي: تحديد الأحجار الكريمة يوضح التطبيقات الجنائية والتجارية. يفهم الطلاب لماذا يُفضل رامان على طرق الاختبار المدمرة.
المستوى 3: استكشاف شامل (نموذج Pro فقط)
التجربة
تحليل متعدد التقنيات للأصباغ الفلورية: رامان (البنية الاهتزازية)، الفلورة (طيف الانبعاث)، الامتصاص (الانتقالات الإلكترونية). مقارنة حساسية وانتقائية كل تقنية.
نتائج التعلم
فهم التقنيات التكميلية. اختيار الطريقة: رامان للعينات غير الفلورية، الفلورة للتحليل التتبعي، الامتصاص للتركيز. يحاكي سير عمل المختبرات التحليلية الحقيقية.
تدريس المحزوز القابل للتعديل: يقوم الطلاب بالتبديل يدويًا بين 1200 خط/مم (دقة عالية، نطاق ضيق) و 150 خط/مم (دقة منخفضة، نطاق واسع). يتعلمون التنازلات في تصميم الأجهزة المطيافية.
تطبيقات العالم الحقيقي لمشاريع الطلاب
علوم الطب الشرعي: فحص الوثائق
يحلل الطلاب تركيبات الحبر في الوثائق. مطيافية رامان غير التدميرية تميز التوقيعات الأصلية عن التوقيعات المزورة بمقارنة أطياف الصباغ.
المهارات: التعامل مع الأدلة، التحليل غير التدميري، كتابة تقارير الطب الشرعي.
سلامة الغذاء: الكشف عن SERS
الكشف عن المالاكيت الأخضر (مادة كيميائية محظورة في الاستزراع المائي) في الماء باستخدام تشتت رامان المحسن بالسطح (SERS). يقوم الطلاب بإعداد جسيمات الفضة النانوية وقياس عوامل التعزيز.
المهارات: تركيب الجسيمات النانوية، كيمياء السطوح، التحليل التتبعي.
المستحضرات الصيدلانية: التحقق من الأدوية
تحديد الأدوية المزورة بمقارنة أطياف رامان بالمكتبات المرجعية. يتعلم الطلاب عن التعدد الشكلي - نفس الدواء، أشكال بلورية مختلفة، أطياف مختلفة.
المهارات: البحث في المكتبات الطيفية، مراقبة الجودة، الامتثال التنظيمي.
علم المواد: أشكال الكربون المتآصلة
التمييز بين الماس والجرافيت والجرافين وأنابيب الكربون النانوية بواسطة نطاقات رامان المميزة (نطاق G، نطاق D، نطاق 2D). ربط البنية الجزيئية بأنماط الاهتزاز.
المهارات: توصيف المواد، تكنولوجيا النانو، نظرية النطاقات.
المواصفات الرئيسية والتأثير التعليمي

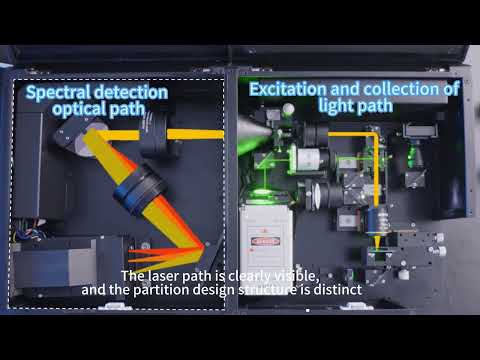

تصميم المسار البصري المفتوح: شاهد الفيزياء
المواصفات
مسار شعاع الليزر المكشوف، شبكة الانعراج والمرايا المرئية، مناطق إثارة وكشف منفصلة. كاشف مغلق للسلامة.
لماذا يهم
يرى الطلاب بالضبط كيف يتم توجيه الضوء وتشتيته وكشفه. تصبح المعادلات المجردة (تبعثر رايلي، معادلة الشبكة) ظواهر مرئية. تمارين عدم المحاذاة تعلم مهارات المحاذاة البصرية.
