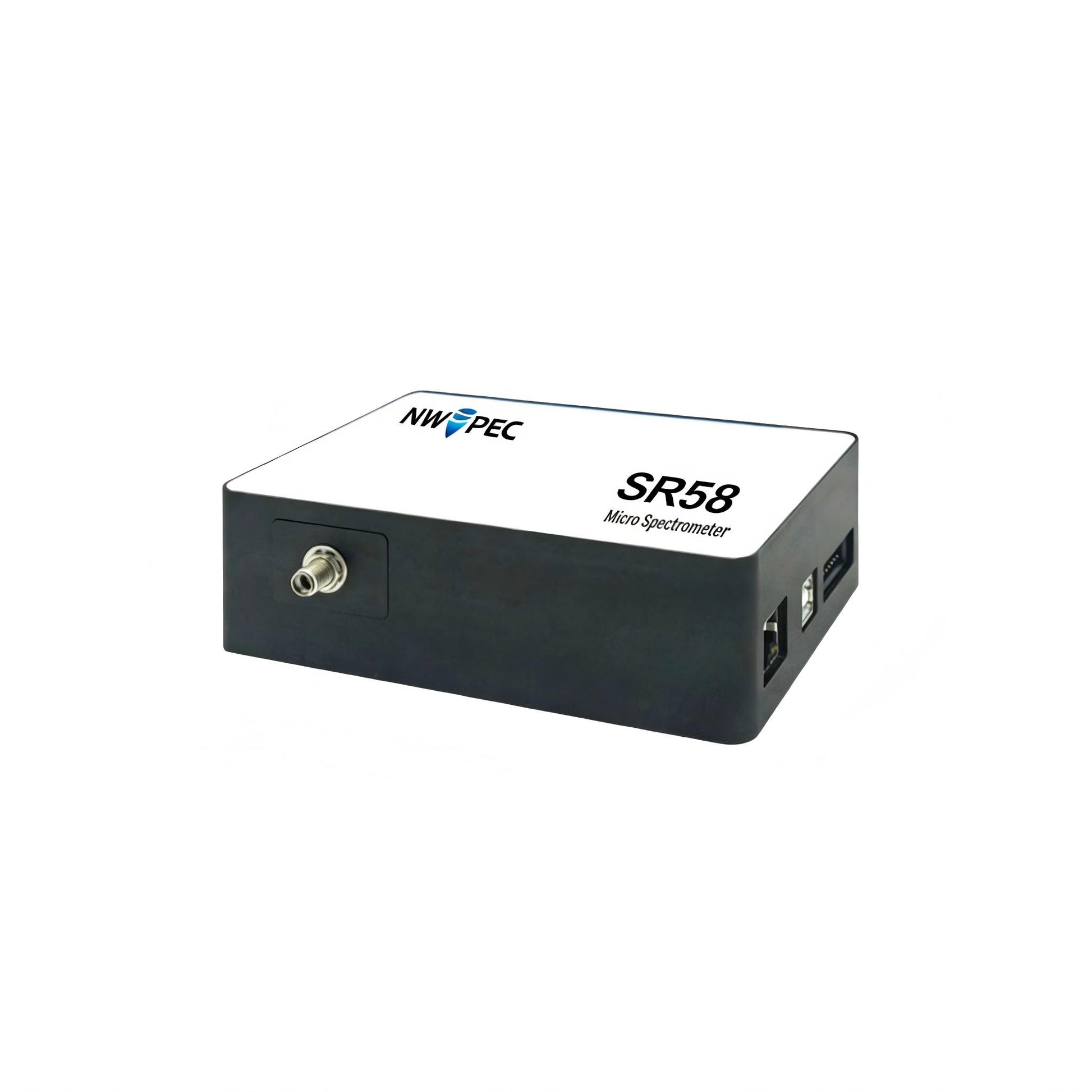

مقياس الطيف SR58 لاختبار إيثرنت 100 قناة
مقياس الطيف SR58 لاختبار إيثرنت 100 قناة
تعذّر تحميل توفر الاستلام
مقياس الطيف الشبكي الدقيق من سلسلة SR58
تُعد سلسلة SR58 مقياس طيف دقيق بمنفذ شبكة مصمم خصيصًا للاختبارات الصناعية في الموقع والاتصالات بعيدة المدى. يدعم الجهاز الاتصال عبر الإيثرنت، USB، والمنفذ التسلسلي، مما يتيح دمجًا سلسًا لما يصل إلى 100 جهاز عبر الشبكات القياسية—مقدمًا قدرات اختبار متعددة القنوات استثنائية للبيئات الصناعية المتطلبة.
مثالي لاختبار أشباه الموصلات، قياس سمك الأغشية، الكشف عن شدة الضوء، التحليل الحيوي عبر الإنترنت للمكونات، تقييم محتوى السكر في الفاكهة، والتعليم في مجال المطيافية. يجمع SR58 بين أداء الانجراف المنخفض والحد الأدنى من تداخل الضوء الشارد في حزمة مدمجة جاهزة للشبكة.
هندسة الشبكة متعددة القنوات
يتيح الاتصال عبر الإيثرنت التشغيل المتزامن لما يصل إلى 100 مقياس طيف عبر محولات الشبكة القياسية. مثالي لأنظمة المراقبة الصناعية عالية الإنتاجية التي تتطلب نقاط استشعار موزعة مع جمع البيانات المركزي.
الدقة البصرية حسب التكوين
| النطاق الطيفي | الدقة البصرية | 30 ميكرومتر | 40 ميكرومتر | 50 ميكرومتر | 60 ميكرومتر | 70 ميكرومتر | 100 ميكرومتر | 150 ميكرومتر | 200 ميكرومتر |
|---|---|---|---|---|---|---|---|---|---|
| 200 – 500 نانومتر | 0.80 نانومتر | 0.80 | 1.00 | 1.10 | 1.20 | 1.40 | 2.10 | 3.00 | 4.00 |
| 350 – 950 نانومتر | 1.20 نانومتر | 1.20 | 2.00 | 2.20 | 2.40 | 2.80 | 3.80 | 5.80 | 7.70 |
| 350 – 1100 نانومتر | 1.70 نانومتر | 1.70 | 2.20 | 2.70 | 3.20 | 3.60 | 5.00 | 7.20 | 9.70 |
الميزات الرئيسية
التكامل مع الشبكات الصناعية
- اتصال الإيثرنت يدعم ما يصل إلى 100 جهاز عبر دمج المحولات
- تصميم واجهة ثلاثية — إيثرنت، USB 2.0، ومنافذ تسلسلية RS232/RS485
- قدرة نقل البيانات لمسافات طويلة لتطبيقات المراقبة عن بعد
الأداء البصري
- انجراف فائق الانخفاض يضمن استقرار القياس على مدى التشغيل الطويل
- حد أدنى من الضوء الشارد (<0.1%) لبيانات طيفية عالية النقاء
- مسار بصري متماثل من نوع Czerny-Turner F/4 بأطوال بؤرية 70 مم/90 مم
- عروض شق قابلة للتكوين من 30 ميكرومتر إلى 200 ميكرومتر لمرونة الدقة
تقنية الكاشف
- مصفوفة خطية CMOS من Hamamatsu مع 2048 بكسل (14 × 200 ميكرومتر)
- استجابة طيفية واسعة من 200 إلى 1100 نانومتر
- حساسية عالية 1300 فولت/(لوكس·ثانية) لتطبيقات الإضاءة المنخفضة
- 16 بت ADC تحويل رقمي خالٍ من التشويه
المواصفات الفنية
الأداء الطيفي
| النطاق الطيفي | 200 – 1100 نانومتر (يعتمد على التكوين) |
| الدقة الطيفية | بحد أقصى 0.17 نانومتر |
| الدقة البصرية | بحد أقصى 0.8 نانومتر FWHM (انظر جدول الاختيار) |
| حيود من الدرجة الأعلى | يتوفر مرشح قمع اختياري |
| الضوء الشارد | < 0.1% |
المواصفات الكهربائية
| نسبة الإشارة إلى الضوضاء | 430:1 |
| الخطية | >99% |
| النطاق الديناميكي | 1500:1 |
| وقت التكامل | 0.4 مللي ثانية – 1000 مللي ثانية |
| سرعة الاكتساب | 2.8 مللي ثانية + تكامل (USB) / 3.3 مللي ثانية + تكامل (إيثرنت) |
| متطلبات الطاقة | 300 مللي أمبير عند 5 فولت تيار مستمر (توسع 16 دبوس مع محفز خارجي) |
المواصفات الفيزيائية
| الأبعاد | 127.4 × 98 × 40 مم |
| الوزن | 800 جرام |
| واجهة الألياف الضوئية | SMA905، 0.22 NA |
| التركيب | ثقوب تثبيت قياسية ثلاثية الاتجاهات |
| أنظمة التشغيل | Windows, Android, Linux, WinCE |
