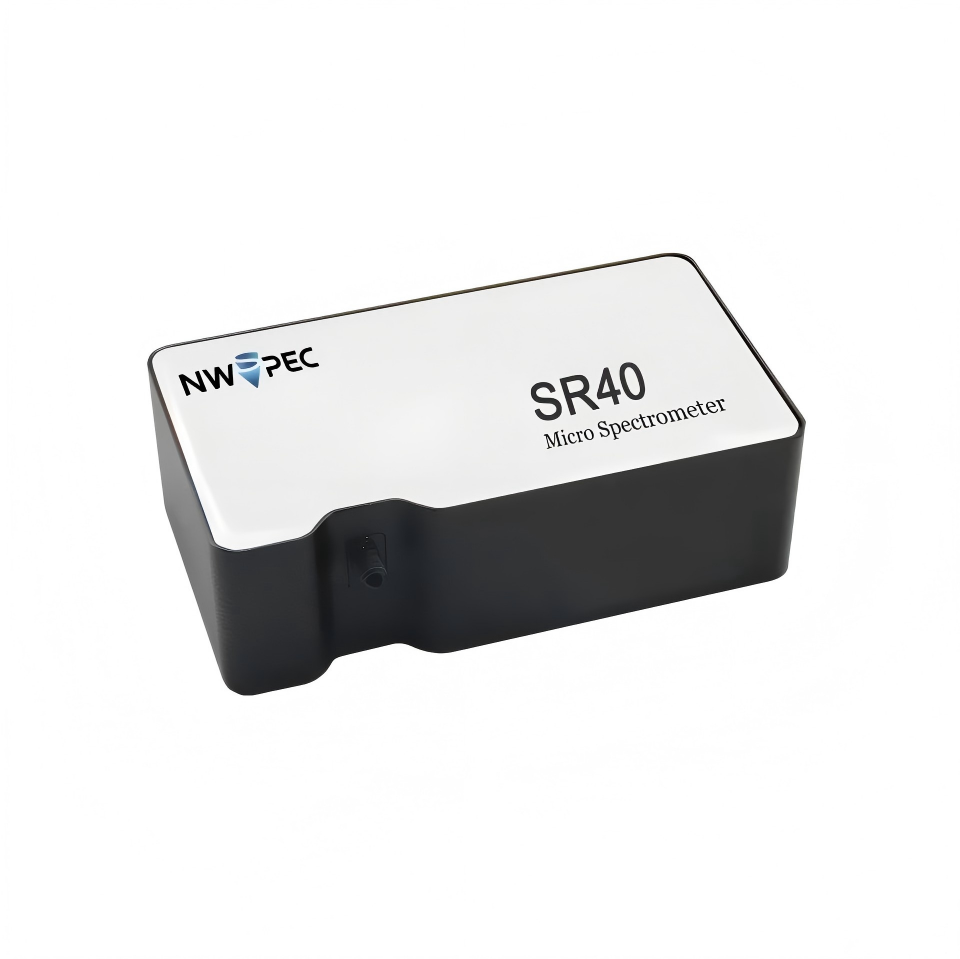

مقياس الطيف الضوئي SR40 لجهاز Nanodrop
مقياس الطيف الضوئي SR40 لجهاز Nanodrop
SR40: مقياس طيفي مصغر متعدد الاستخدامات من الألياف البصرية
مدمج، يعمل فور توصيله، وسهل التشغيل. يتميز مقياس الطيف البصري المصغر SR40 بعامل شكل صغير ويدعم نقل البيانات عالي السرعة عبر USB 2.0، مما يجعله مثاليًا لمجموعة واسعة من تطبيقات المختبرات والمجالات.
بالاقتران مع مكونات المنصات البصرية المختلفة ومصادر الضوء وألياف أخذ العينات، يمكن استخدام SR40 لبناء حلول اختبار لآلاف التطبيقات التي تتضمن الامتصاص والانعكاس والإرسال وغير ذلك الكثير. مثالي لتحليل جودة المياه، والبحوث الطبية الحيوية، واختبار الأغذية والأدوية، والبيئات التعليمية.
أبرز مميزات المنتج
- يعمل فور توصيله: مدمج وصغير الحجم مع اتصال USB 2.0 سهل
- نطاق طيفي واسع: 200 - 1100 نانومتر مع حساسية عالية للأشعة فوق البنفسجية
- دقة عالية: دقة طيفية قصوى تبلغ 0.17 نانومتر، ودقة بصرية تبلغ 0.80 نانومتر FWHM
- انجراف منخفض: استقرار درجة الحرارة 0.1 بكسل/درجة مئوية لقياسات متسقة
- ضوضاء منخفضة: < 50 RMS (ADmax = 65535) مع ضوء ضال منخفض
التطبيقات
البيئة والسلامة
- تحليل جودة المياه للمراقبة البيئية
- الكشف عن غازات الدخان لتقييم جودة الهواء
- الكشف عن عوادم السيارات لاختبار الانبعاثات
علمي وصناعي
- البحوث والتشخيص الطبية الحيوية
- التدريس والبحث في المؤسسات الأكاديمية
- مراقبة جودة الأغذية والأدوية والصناعات الكيميائية
- اختبار الانعكاس/النقل لتحليل المواد
- فحص العدسات للتصنيع البصري
الميزات الرئيسية
الأداء البصري
- نطاق طيفي واسع: تغطية من 200 إلى 1100 نانومتر
- حساسية عالية في الأشعة فوق البنفسجية لتطبيقات الأشعة فوق البنفسجية
- انجراف منخفض: استقرار درجة الحرارة 0.1 بكسل/درجة مئوية
- ضوضاء منخفضة: < 50 RMS (ADmax = 65535) مع ضوء ضال منخفض
- ضبط تلقائي للصفر لسهولة المعايرة
الاتصال والتكامل
- نقل البيانات عالي السرعة عبر USB 2.0
- طرق اتصال متعددة: USB 2.0, RS232, RS485
- وظيفة الزناد الخارجي للقياسات المتزامنة
- فعالية عالية من حيث التكلفة للمشاريع ذات الميزانية المحدودة
- دعم متعدد المنصات: Windows, Android, Linux, Wince
الدقة البصرية
| نطاق الطول الموجي | دقة الطول الموجي | فتحة 30 ميكرومتر | فتحة 40 ميكرومتر | فتحة 50 ميكرومتر | فتحة 60 ميكرومتر | فتحة 70 ميكرومتر | فتحة 100 ميكرومتر | فتحة 150 ميكرومتر | فتحة 200 ميكرومتر |
|---|---|---|---|---|---|---|---|---|---|
| 200-500 نانومتر | 0.17 نانومتر | 0.8 | 1.0 | 1.1 | 1.2 | 1.4 | 2.1 | 3.0 | 4.0 |
| 200-850 نانومتر | 0.33 نانومتر | 1.2 | 2.0 | 2.2 | 2.4 | 2.8 | 3.8 | 5.8 | 7.7 |
| 200-1100 نانومتر | 0.45 نانومتر | 1.7 | 2.2 | 2.7 | 3.2 | 3.6 | 5.0 | 7.2 | 9.7 |
المواصفات التقنية
| المواصفات الطيفية | |
|---|---|
| النطاق الطيفي | 200 - 1100 نانومتر (حسب جدول الاختيار) |
| الدقة الطيفية | حد أقصى 0.17 نانومتر |
| الدقة البصرية | حد أقصى 0.80 نانومتر FWHM (حسب جدول الاختيار) |
| الحيود من الرتبة الأعلى | أضف مرشح قمع الحيود عالي الرتبة (اختياري) |
| الضوء الضال | < 0.1% |
| مواصفات الكاشف | |
|---|---|
| نموذج الكاشف | مستشعر مصفوفة خطية CMOS من Hamamatsu |
| نطاق الكشف الطيفي | 200 - 1100 نانومتر |
| البكسل | 2048 بكسل |
| حجم البكسل | 14 × 200 ميكرومتر |
| حساسية عالية | 1300 فولت/(لوكس·ثانية) |
| أسرع سرعة | 10 ميجاهرتز |
| المواصفات البصرية | |
|---|---|
| المسار البصري | F/4، مسار بصري متماثل Czerny-Turner متقاطع |
| البعد البؤري | 70 ملم؛ 90 ملم |
| الشق الساقط | 60 ميكرومتر قياسي (اختياري) |
| الألياف البصرية | SMA905 0.22 NA |
| المواصفات الكهربائية | |
|---|---|
| نسبة الإشارة إلى الضوضاء | 430:1 |
| الخطية | >99% |
| وقت التكامل | 0.4 مللي ثانية - 1000 مللي ثانية |
| النطاق الديناميكي | 1000:1 |
| محول AD | 16 بت بدون تشوه |
| سرعة الاختبار | 2.8 مللي ثانية + وقت التكامل |
| واجهة الاتصال | USB 2.0 |
| واجهة التوسع | USB 2.0, RS232, RS485 |
| استهلاك الطاقة | 300 مللي أمبير عند 5 فولت تيار مستمر |
| التبريد | واجهة توسعة خارجية 16 دبوسًا مع وظيفة الزناد الخارجي |
| المواصفات الفيزيائية | |
|---|---|
| الأبعاد | 128 × 72 × 40 ملم (5.0 × 2.8 × 1.6 بوصة) |
| الوزن | 500 جرام (1.1 رطل) |
| التركيب | فتحات تركيب قياسية ثلاثية الاتجاهات |
| أنظمة التشغيل | Windows, Android, Linux, Wince |
