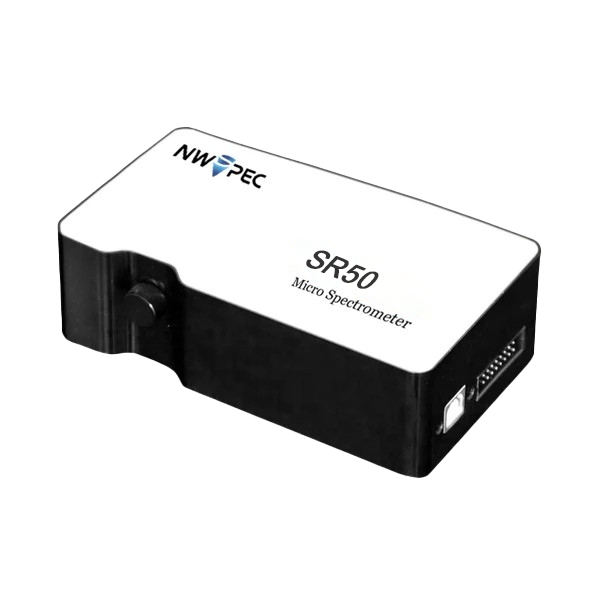

مقياس الطيف SR50 الموثوق للتطبيقات الصناعية
مقياس الطيف SR50 الموثوق للتطبيقات الصناعية
SR50: مطياف موثوق للتطبيقات الصناعية
صُمم خصيصًا للبيئات الصناعية الصعبة. يتميز المطياف المصغر SR50 المصنوع من الألياف الضوئية بتصميم متين ومكونات خالية من الإجهاد تضمن استقرارًا طويل الأمد، مما يجعله مثاليًا للدمج في معدات المصنع الأصلية (OEM) والتحكم في العمليات.
يوفر SR50 قياسات دقيقة ومتسقة تشمل معلمات ألوان CIE، ويوفر استقرارًا لونيًا عاليًا، وتشغيلًا عالي السرعة، ودقة لونية مطابقة للمعايير الصناعية. مثالي لتحليل مصابيح LED، ومراقبة جودة الرقائق، والمراقبة البيئية، والتطبيقات التعليمية.
أبرز مميزات المنتج
- استقرار لوني عالٍ: يضمن قياسات ألوان دقيقة وقابلة للتكرار
- تشغيل عالي السرعة: يتيح المراقبة في الوقت الفعلي والتحكم في العمليات
- دقة مطابقة للمعايير الصناعية: بيانات يمكن تتبعها إلى المعايير الصناعية المعترف بها
- مكتبة واسعة للضوء والألوان: تدعم مجموعة واسعة من التطبيقات والمواد
- إضاءة ضائعة منخفضة: تقلل من أخطاء القياس في البيئات الصعبة
- انحراف منخفض لدرجة الحرارة: يحافظ على أداء ثابت تحت درجات حرارة مختلفة
- نسبة قيمة/تكلفة عالية: أداء استثنائي بسعر تنافسي
التطبيقات
مصباح LED والإلكترونيات الضوئية
- التحليل الطيفي لمصباح LED: توصيف دقيق للإخراج الطيفي لمصباح LED وخصائص الألوان
- مراقبة جودة الرقائق: قياس دقيق لانعكاسية ونفاذية الرقائق
- قياس معلمات ألوان مصدر الضوء: قياس دقيق لدرجة حرارة اللون، ومؤشر تجسيد اللون (CRI)، والمعلمات الرئيسية الأخرى
- اختبار نفاذية الألياف الضوئية: توصيف أداء كابل الألياف الضوئية
الصناعية والبيئية
- التحليل البيئي والكيميائي للاحتراق: تحليل الانبعاثات وتيارات العملية
- قياس الألوان ومراقبة الجودة: تحليل ألوان متسق وموثوق لمختلف الصناعات
- التطبيقات التعليمية والبحثية: منصة متعددة الاستخدامات لتعليم وبحوث التحليل الطيفي
الميزات الرئيسية
الأداء والاستقرار
- استقرار لوني عالٍ: يضمن قياسات ألوان دقيقة وقابلة للتكرار
- تشغيل عالي السرعة: يتيح المراقبة في الوقت الفعلي والتحكم في العمليات
- دقة لونية مطابقة للمعايير الصناعية: يوفر بيانات يمكن تتبعها إلى المعايير الصناعية المعترف بها
- مكتبة ديناميكية واسعة للضوء والألوان: تدعم مجموعة واسعة من التطبيقات والمواد
المرونة البيئية
- إضاءة ضائعة منخفضة: تقلل من أخطاء القياس في البيئات الصعبة
- انحراف منخفض لدرجة الحرارة: يحافظ على أداء ثابت تحت درجات حرارة مختلفة
- تصميم متين: مكونات خالية من الإجهاد تضمن استقرارًا طويل الأمد
- نسبة قيمة/تكلفة عالية: يقدم أداءً استثنائيًا بسعر تنافسي
الدقة البصرية
| المدى الطيفي (نانومتر) | دقة الطول الموجي (نانومتر) | 30 ميكرومتر | 40 ميكرومتر | 50 ميكرومتر | 60 ميكرومتر | 70 ميكرومتر | 100 ميكرومتر | 150 ميكرومتر | 200 ميكرومتر |
|---|---|---|---|---|---|---|---|---|---|
| 350 - 950 | 0.33 | 1.20 | 2.00 | 2.20 | 2.40 | 2.80 | 3.80 | 5.80 | 7.70 |
| 350 - 1100 | 0.45 | 1.70 | 2.20 | 2.70 | 3.20 | 3.60 | 5.00 | 7.20 | 9.70 |
المواصفات الفنية
| المواصفات الطيفية | |
|---|---|
| المدى الطيفي | 350 - 1100 نانومتر (حسب الطراز) |
| دقة الطول الموجي | حتى 0.33 نانومتر |
| الدقة البصرية | حتى 1.20 نانومتر FWHM (حسب الطراز) |
| مرشح ترتيب الفلاتر | اختياري |
| الإضاءة الضائعة | < 0.1% |
| مواصفات الكاشف | |
|---|---|
| نوع الكاشف | مصفوفة خطية من Hamamatsu CMOS |
| التغطية الطيفية | 350 - 1100 نانومتر |
| عدد البكسلات | 2048 |
| حجم البكسل | 14 ميكرومتر (أفقي) × 200 ميكرومتر (عمودي) |
| الحساسية | 1300 فولت/(لوكس·ثانية) |
| المنصة البصرية | |
|---|---|
| التصميم البصري | f/4، Czerny-Turner المتماثل |
| البعد البؤري | 70 ملم؛ 90 ملم |
| الشق الدخول | 70 ميكرومتر قياسي (أحجام اختيارية متاحة) |
| موصل الألياف الضوئية | SMA905 0.22 NA |
| المواصفات الكهربائية | |
|---|---|
| نسبة الإشارة إلى الضوضاء | 380:1 |
| الخطية | >99.8% |
| وقت التكامل | 0.1 مللي ثانية - 1 ثانية |
| النطاق الديناميكي | 250,000 |
| محول A/D | 16 بت، غير قابل للفقد |
| سرعة الاكتساب | 2.8 مللي ثانية + وقت التكامل |
| واجهة الاتصال | USB 2.0؛ RS232؛ RS485 |
| منفذ التوسعة | منفذ تشغيل خارجي ذو 16 دبوسًا |
| المواصفات العامة | |
|---|---|
| دعم أنظمة التشغيل | Windows, Android, Linux, WinCE |
| استهلاك الطاقة | 300 مللي أمبير عند 5 فولت تيار مستمر |
| الأبعاد | 128 × 72 × 40 ملم (5.0 × 2.8 × 1.6 بوصة) |
| الوزن | 500 جرام (1.1 رطل) |
| التركيب | ثقوب تثبيت قياسية بثلاث نقاط |
